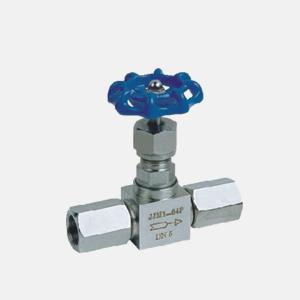

一、JJM1型针型阀主要零件材料
JJM1型针型阀主要零件材料 碳钢、不锈钢 工作压力 1.6~32MPa(MPa) 工作温度 ≤425(℃) 使用介质:水、油品、液化石油气、蒸汽、酸碱液.
零件名称
|
阀体、阀盖、 螺栓
|
阀杆、阀瓣、 密封圈
|
填料
|
垫片
|
手柄
|
JJM1-160-DN5
|
铬镍不锈钢
|
不锈钢
|
聚四氟乙稀、 柔性石墨
|
橡胶石棉板
|
优质碳钢
|
二、JJM1型针型阀主要性能规范
型号
|
公称压力(MPa)
|
试验压力PS(MPa)
|
工作压力(MPa)
|
工作温度(℃)
|
适用介质
|
壳体
|
密封(液
|
密封(气)
|
JJM1-160-DN5
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤200℃
|
液化石油气水、油品等
|
C≤425℃
|
三、JJM1型针型阀主要外形及连接尺寸(mm)
型号
|
公称直径DN(mm)
|
尺寸
|
重量(Kg)
|
|
L1
|
Do
|
L2
|
H
|
H1
|
L3
|
M1
|
M2
|
|
JJM1-160
|
5
|
116
|
65
|
85
|
98
|
105
|
40
|
M20×1.5左
|
M20×1.5
|
|
1.0
|
|
