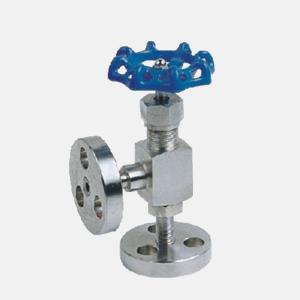

J44H/W角式法兰针型截止阀
图片展示
产品描述
产品型号：J44H/W
产品特点：
产品特点：
详细介绍
材质
不锈钢、碳钢
工作温度
C≤425℃ P≤540（℃）
公称通径
DN3~15（mm）
连接形式
法兰
品牌
上海宗锟
适用介质
水、蒸汽、油品等
型号
J44H-160P J44H-160C J44H-64P J44H-64C J44H-320C J4
用途
截止
标准
国标
驱动方式
手动
压力环境
16~32MPa
流动方向
换向
零部件及配件
配件
类型(通道位置)
直角式
主要性能规范：
|
型号
|
公称压力(Mpa)
|
试验压力PS(Mpa)
|
工作压力(Mpa)
|
工作温度(℃)
|
适用介质
|
||
|
壳体
|
密封(液)
|
密封(气)
|
|||||
|
J49H-320
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
P≤540℃
|
液化石油气
水、酸、蒸汽、 油品等 |
|
J49H-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425℃
|
|
主要外形及连接尺寸：
|
型号
|
公称直径DN(mm)
|
尺 寸
|
重量(kg)
|
|||||||||
|
L1
|
D1
|
D2
|
H
|
H1
|
L2
|
h
|
h'
|
M1
|
L3
|
|||
|
J49H-320
|
3
|
60
|
65
|
50
|
88
|
100
|
60
|
15
|
ф70
|
M20×1.5
|
16
|
1.3
|
|
J49H-320P
|
6
|
60
|
65
|
50
|
88
|
100
|
60
|
15
|
ф70
|
M20×1.5
|
16
|
1.3
|
