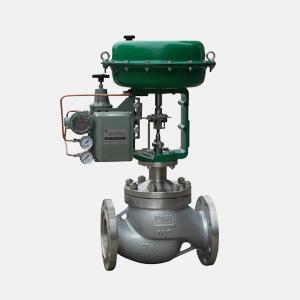

HCBE气动笼式调节阀
图片展示

产品描述
产品型号:HCBE
产品特点:
详细介绍
一、HCBE气动笼式调节阀概述:是引进技术型,属于CV3000-是压力平衡式调节阀,阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小。
另外,密封型式采用单座密封,流量特性曲线精度高,符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。
配用多弹簧薄膜执行机构或电动执行机构,其结构紧凑,输出力大。本产品符合GB/T4213-2008。主要利用流体压力实现阀芯快速动作,操作力小。HCBE笼式调节阀密封采用单座密封,流量特性曲线精度高。
二、HCBE气动笼式单座调节阀结构形式
形   式:直通铸造球型阀
公称通径:100~300mm
公称压力:ANSI125、150、300、600
               JIS10、16、20、30、40K
               PN1.6、4.0、6.4Mpa
法兰连接:FF RF RJ 和LG
法兰标准:接JIS B2201 或ANSIB16.5,JB/T79.1 PN1.6Mpa,JB/T79.2凹凸面
焊接连接:对接焊BW
材   料 ZG25 ZG1Cr18Ni9和ZG0Cr17Ni12Mo或SCPH21 SCPH61 Ti
三、HCBE气动笼式调节阀性能参数
常温型(P):-17~+230摄氏度
伸长I型(E1):-45~-17摄氏度,+230~+566摄氏度
伸长Ⅱ型(E2):整体式(E2I)-100~-45摄氏度
焊接式(E2W)-196~-100摄氏度
压盖形式:螺栓压紧式
填   料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。
阀芯形式:先导式阀芯
流量特性:高精度流量特性:等百分比特性(%)和线性(L)
               高容量流量特性:等百分比特性(%)和线性特性(L)
材   料:17-4PH、0Cr17Ni12Mo和堆焊司太莱合金
型    式:HA多弹簧式江膜执行机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:0.02~0.10MPa,0.08~0.24MPa
供气压力:0.14、0.16、0.28、0.35MPa
气源接头:Rc1/4
环境温度:-30~+70摄氏
四、HCBE气动笼式调节阀执行器标准
附    件:定位器、手轮机构、气动阀位传送器等。
泄漏量符合标准ANSIB16.104IV级,小于额定Cv的0.01%
回    差:3%(不带定位器);1%(带定位器)
线    性:正负5%(不带定位器);正负1%(带定位器)
可调范围:50:1
