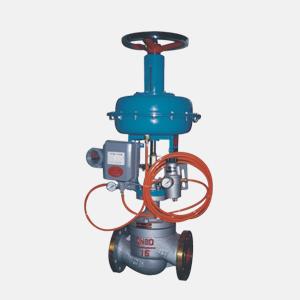

ZJHM精小型气动套筒调节阀
图片展示
产品描述
产品型号：ZJHM
产品特点：体积小、重量轻、流量大
产品特点：体积小、重量轻、流量大
详细介绍
ZJHM 精小型气动套筒调节阀
由气动多弹簧薄膜执行机构和低流阻套筒调节机构组成，与普通套筒阀相比，具有体积小 1/3 ，重量轻 1/3 ，流量大 1/3 的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统。
【精小型气动套筒调节阀技术参数】
| 公称通径 （mm） | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||
|
额定流量系数
Kv
|
直线 | 11 | 17.6 | 27.6 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 公称压力 MPa | 0.6 1.6 4.0 6.4 | ||||||||||
| 介质温度℃ | -20 － 200（ 常温型 ） ； -40 － 450（ 中温型 ） | ||||||||||
| 流量特性 | 直线 ； 等百分比 | ||||||||||
| 阀体材质 | HT200 、 ZG270-500 、 ZG1Cr18Ni9Ti 、 ZG0Cr18Ni12Mo2Ti | ||||||||||
| 阀塞套筒 | 1Cr18Ni9Ti 、 0Cr18Ni12Mo2Ti | ||||||||||
| 可调比 | 50 ： 1 | ||||||||||
| 上阀盖型式 | 普通式（常温型） 热片式（中温型） | ||||||||||
| 可配附件 | 隔爆型电 - 气阀门定位器、手轮机构、空气过滤减压阀 | ||||||||||
【精小型气动套筒调节阀执行器相关参数】
|
开关
方式
|
执行机
构型号
|
弹簧范围
KPa
|
气源压力
KPa
|
需要
附件
|
公称通径（阀座直径） mm | |||||||
| 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||
| 气 关 | ZHA-22 |
20-100
20-100
40-200
|
140
250
400
|
-
P
P/R
|
3.00
6.4
6.4
|
|||||||
| ZHA-23 |
20-100
20-100
40-200
|
140
250
400
|
-
P
P/R
|
2.25
6.4 6.4
|
1.95
6.4
6.4
|
|||||||
| ZHA-34 |
20-100
20-100
40-200
|
140
250
400
|
-
P
P/R
|
2.36
6.4
6.4
|
2.04
6.4
6.4
|
1.67
6.4
6.4
|
||||||
| ZHA-45 |
20-100
20-100
40-200
|
140
250
400
|
-
P
P/R
|
1.41
6.4
6.4
|
1.41
6.4
6.4
|
|||||||
| 气 开 | ZHA-22 | 20-100 | 0 |
-
P/R
P
|
1.5
4.5
6.4
|
|||||||
| 40-200 | ||||||||||||
| 80-240 | ||||||||||||
| ZHA-23 | 20-100 | 0 |
-
P/R
P
|
1.13
3.38
6.4
|
0.98
2.93
6.4
|
|||||||
| 40-200 | ||||||||||||
| 80-240 | ||||||||||||
| ZHA-34 | 20-100 | 0 |
-
P/R
P
|
1.18
3.54
6.4
|
1.02
3.06
6.4
|
0.84
2.51
5.58
|
||||||
| 40-200 | ||||||||||||
| 80-240 | ||||||||||||
| ZHA-45 | 20-100 | 0 |
-
P/R
P
|
0.71
2.12
4.94
|
0.57
1.71
4.00
|
|||||||
