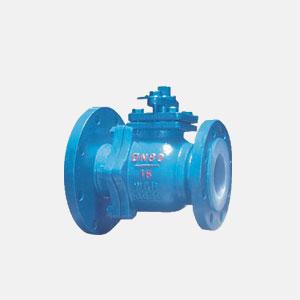

FQ41F46衬氟放料球阀
图片展示

产品描述
产品型号:FQ41F46
产品特点:
详细介绍
FQ41F46衬氟放料球阀
FEP(F46)、PCTFE(F3)衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。


FQ41F型衬氟放料球阀概述

衬氟放料球阀、L值为企业标准,左法兰比右法兰大一档,D1与反应釜连接,分子为右法兰尺寸,分母为左法兰JB78尺寸,配反应釜50L-5000L。FQ41F型衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
公称通径:DN32-100
压力等级:PN0.6-1.6MPa
材质:碳钢、不锈钢
衬氟放料球阀、L值为企业标准,左法兰比右法兰大一档,D1与反应釜连接,分子为右法兰尺寸,分母为左法兰JB78尺寸,配反应釜50L-5000L。


主要外形尺寸和连接尺寸(mm)

公称通径 PN 0.6-1.6(MPa) 重量
DN L D D1 D2 f b z-φd D0 H kg
32 140 135/160 100/130 78/115 3/3 18/20 4-φ14/4-φ18 200 130 9
40 160 145/185 110/150 85/125 3/4 18/22 4-φ18/4-φ18 230 135 15
79标 50 170 160/205 125/170 100/140 3/4 20/24 4-φ18/4-φ18 250 140 18
80 200 195/245 160/200 130/175 4/5 22/26 4-φ18/8-φ18 300 205 35
69标 50 170 160/230 125/190 100/140 3/4 20/24 4-φ18/8-φ14 250 140 18
80 200 195/245 160/210 130/175 4/5 22/26 4-φ18/10-φ14 300 205 35
100 280 215/280 180/240 150/210 4/5 24/28 8-φ18/8-φ23 350 230 44
