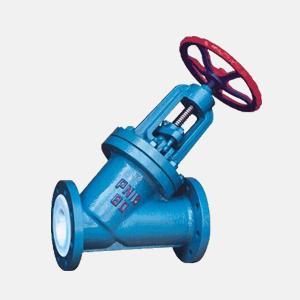

衬氟截止阀J45F46-16C
图片展示
产品描述
产品型号：J45F46-16C
产品特点：结构紧凑，使用安全
产品特点：结构紧凑，使用安全
详细介绍
截止阀是指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门 ，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
1、截止阀基本系列为J41F46型直通式、J45F46型直流式、J44 F46型角 式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径 1/4)等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调 的是衬氟截止阀严禁做流量调节，以免节流口处产生的高速介质流冲腐蚀坏密封面 。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
2、阀门制造遵循规范：
a.设计与制造按照GB 12233/GB 12235标准；
b.结构长度按照GB 12221(长—短系列)；
c.法兰尺寸按照JB 78/JB 79(GB.HG.SH)标准；
d.压力试验按照GB/T 13927标准；
e.标志按照GB 12220标准；
f.供货按照JB/T 7928 标准。
3、驱动方式：本产品可按用户需要，制造手轮、气动、电动等驱动方式。
4、阀门连接标准：本产品可按用户需要，制造符合ANSI(美标)、DIN(德标)、JIS(日标)等标准供货。
| 遵 循 规 范 | |
| 设计与制造 | GB 12239 |
| 结构长度 | GB 12221/JB 1688 |
| 法兰尺寸 | JB78/JB79（GB，HG,SH） |
| 压力试验 | GB/T 13927 |
| 标志 | GB 12220 |
| 供货 | GB/T12252 |
法兰连接截止阀
·设计与制造符合中国国家标准。
·基本结构形式：直通式，直流式
·公称压力：PN1.0~2.5(MPa)
·公称通径 DN15~350(mm)
·基本型号(全衬里)
| 手动 | J41F46 | 齿轮传动 | F441F46 |
| J45F46 | J541F46 | ||
| 气 动 | J6B41F46 | 电 动 | J941F46 |
主要零部件材料表
|
序号
|
零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | 超低碳不锈钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体、阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀瓣、阀杆 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12M02Ti | 00Cr18Ni10 | 00CR17NI14M02 |
| 3 | 活节螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 |
| 4 | 衬里层/阀座 | FEP（F46） PCTFE（F3） PFA（可深性 聚四氟乙烯） | |||||
| 5 | 填料 | PTFE(F4) PTFE(F4) | |||||
| 6 | 填料压盖 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 7 | 阀杆螺母 | ZCuA/10Fe3 | ZCuA/10Fe3 | ||||
| 8 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
| 9 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | 手轮 | HT200 | HT200 | WCC | WCC | WCC | WCC |
主要连接尺寸及重量 J41F46
| 公称通径 | 标 准 值 | 参 考 值 | ||||||||||||
|
DN
(mm)
|
NPS
(inch)
|
L | D | D1 | D2 | f | b | Z-Φd | D0 | H1 | H2 | |||
| PN1.0(MPa) | ||||||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 100 | 235 | 260 | 6.5 | ||
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 100 | 240 | 265 | 7 | ||
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 120 | 245 | 270 | 7.8 | ||
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 140 | 255 | 285 | 11 | ||
| 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 140 | 285 | 315 | 13 | ||
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 160 | 295 | 330 | 15 | ||
| 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 180 | 350 | 395 | 23 | ||
| 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 240 | 395 | 445 | 38 | ||
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 240 | 450 | 490 | 42 | ||
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 280 | 525 | 555 | 55 | ||
| 150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 320 | 605 | 645 | 77 | ||
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 26 | 8-Φ23 | 360 | 645 | 765 | 135 | ||
| 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 400 | 685 | 805 | 220 | ||
| 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-Φ23 | 400 | 710 | 814 | 277 | ||
| 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-Φ23 | 450 | 750 | 855 | 320 | ||
| PN 1.6(MPa) | ||||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 100 | 240 | 265 | 7 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 10 | 245 | 270 | 7.6 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 120 | 250 | 275 | 8.2 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 140 | 260 | 290 | 12 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 140 | 285 | 320 | 14 |
| 50 | 2 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 160 | 300 | 335 | 18 | |
| 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 180 | 355 | 400 | 26 |
| 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-Φ18 | 240 | 400 | 450 | 40 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 240 | 455 | 495 | 50 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 280 | 530 | 560 | 65 |
| 150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 | 320 | 610 | 650 | 85 |
| 200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-Φ23 | 360 | 650 | 770 | 150 |
| 250 | 10 | 622 | 405 | 355 | 320 | 3 | 32 | 12-Φ25 | 400 | 690 | 810 | 245 |
| 300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 12-Φ25 | 400 | 730 | 845 | 295 |
| PN 2.5(MPa) | ||||||||||||
| 15 | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 16 | 4-Φ14 | 120 | 245 | 270 | 7.5 |
| 20 | 3/4 | 75/95 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 120 | 250 | 275 | 8.8 |
| 25 | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 140 | 260 | 290 | 11 |
| 32 | 11/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 140 | 285 | 325 | 13 |
| 40 | 11/2 | 100/115 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 160 | 300 | 335 | 18 |
| 50 | 2 | 115/125 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 180 | 355 | 400 | 31 |
*表中L值符合GB12221长系列，其中分子表示按JB96的L值。
