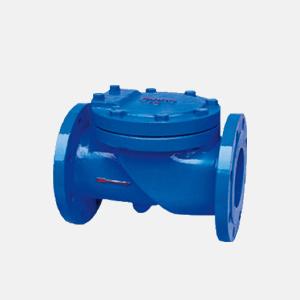

HC44X 橡胶瓣止回阀
图片展示
产品描述
产品型号：HC44X
产品特点：水头损失小，不易堆积杂物，维修简便
产品特点：水头损失小，不易堆积杂物，维修简便
详细介绍
一、概述
HC44X（SFCV）系列橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒开关寿命可达100万次。H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。我们公司生产的H44X(SFCV)系列橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。此阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。
二、主要技术参数
|
型号
|
公称压力PN (Mpa)
|
密封试验压力M(pa)
|
|
HC44X-1.0
|
1.0
|
1.1
|
|
HC44X-1.6
|
1.6
|
1.76
|
三、主要外形尺寸
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
203
|
216
|
241
|
292
|
365
|
435
|
520
|
580
|
640
|
690
|
740
|
800
|
780
|
