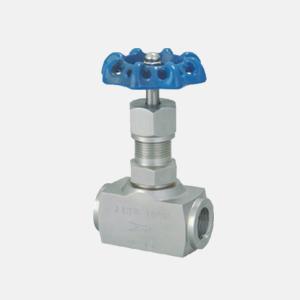

J13W/H内螺纹针型阀
图片展示

产品描述
产品型号:J13W/H
产品特点:
详细介绍
内螺纹针型阀采用锻管连接和螺纹连接,适用燃气设备容器连接压力表测量配套等其它燃气管路上。密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。
主要零件材料:碳钢、不锈钢
工作压力:1.6~32MPa(MPa)
工作温度:≤425(℃)

使用介质:水、油品、液化石油气、蒸汽


主要零件材料

零件名称 阀杆、阀盖 阀杆、阀瓣 填料
J13w-16p 铬镍不锈钢 铬镍不锈钢 聚四氧乙稀、柔性石墨
J13w-160、J13w-40 优质碳钢 铬不锈钢

连接尺寸



公称直径DN(mm) 管螺纹 尺寸 重量(Kg)
Do L H Hi d
6 1/4 60 55 92 102 4 0.63
10 3/8 60 60 90 100 5 0.65
15 1/2 65 65 97 107 6 0.8
20 3/4 80 80 109 121 8 1.07
25 1 100 90 122 132 10 1.8
32 11/4 140 128 180 191 15 5.0
40 11/2 160 148 200 215 18 7.2
