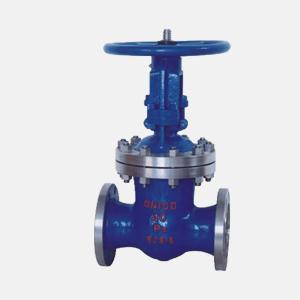

Z41Y-16I铬钼钢闸阀
图片展示

产品描述
产品型号:Z41Y-16I
产品特点:
详细介绍

【简单介绍】

Z41Y-16I铬钼钢闸阀作为截止介质使用,在全开时整个流通直通,此时介质运行的压力损失小。闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。

【详细说明】


型号 Z41Y-100I,Z41Y-64I,Z41Y-900LB

主体材料 铬钼钢 连接形式 法兰 公称通径 DN15-DN800 mm

压力范围 1.0-16 Mpa

高温铬钼钢法兰闸阀 适用介质 水,油品,蒸汽类等  适用温度 -80-550 ℃

铬钼钢闸阀适用范围 石油、化工,电力,冶炼,水处理,建筑,造船和食品机械等行业

产品别名 高温铬钼钢法兰闸阀

产品型号:Z41Y,Z61Y

高温铬钼钢法兰闸阀 压力:1.6Mpa~10Mpa


铬钼钢闸阀概述:

闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,作为截止介质使用,在全开时整个流通直通,此时介质运行的压力损失小。闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况,不适用于作为调节或节流使用。铬钼钢闸阀流体阻力小,适用的压力、温度范围大,介质流动方向不受限制,密封性能良好。广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通


闸阀分类:
铬钼钢闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。本类阀门在管道中一般应当水平安装。


铬钼钢闸阀工作原理:

转动手轮,通过手轮与阀杆的螺纹的进、退,提升或下降与阀杆连接的阀板,达到开启和关闭的作用。


高温铬钼钢法兰闸阀 具有的优点:

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短,制造工艺性好,适用范围广。


铬钼钢闸阀主体可选材质:

碳钢类:WCB,WCC,A105等

不锈钢类:304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C和双相不锈钢等。

低温钢类:LF2,LCC,LCB等

铬钼钢类:WC5,WC6,WC9,C5等

有特殊要求工况客户可直接联系宗锟业务员帮你选相应材质


产品特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔性石墨填料、密封可靠,操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

执行标准
设计规范:GB/T 12234
结构长度:GB/T 12221
连接法兰:JB/T 79
试验与检验:JB/T 9092
压力-温度:GB/T 9131
产品标识:GB/T 12220


Z41Y,Z41Y-16I,Z41Y铬钼钢闸阀

闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置



公称压力PN(MPa) 壳体 试验压力(MPa) 上密封
密封(液) 密封(气)
1.6 2.4 1.8 0.6 1.8
2.5 3.8 2.8 0.6 2.8
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.0 0.6 7.0
10.0 15.0 11.0 0.6 11.0
16.0 24.0 18.0 0.6 18.0


适用介质和适用温度:

壳体材料 适用介质 适用温度(℃)
碳素钢(C型) 水、蒸汽、油品 ≤425
铬镍钛钢(P型) 硝酸类 ≤200
铬镍钼钛钢(R型) 醋酸类 ≤200
铬钼钢(I型) 水、蒸汽、油品 ≤550



主要零件材料:
阀体、阀盖 阀板、阀座 阀杆 阀杆螺母 填料 手轮
碳素钢 优质碳钢+硬质合金或不锈钢 铬不锈钢 铝青铜 石墨石棉盘根 可锻铸铁
铬镍钛钢 不锈钢、不锈钢+硬质合金 铬镍钛不锈钢 铝青铜 浸聚四氟乙烯 可锻铸铁
铬镍钼钛钢 不锈钢、不锈钢+硬质合金 铬镍钼钛不锈钢 铝青铜 浸聚四氟乙烯 可锻铸铁
铬钼钢 合金钢+硬质合金 铬钼铝钢 铝青铜 柔性石棉+33.4 可锻铸铁
