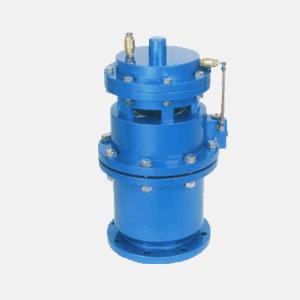

QSP全压高速双口排气阀外形及连接尺寸:
|

					DN

			 |


					D

			 |


					D1

			 |


					D2

			 |


					Z-d

			 |


					L

			 |


					H

			 |

				 |

|

					16,25,32,45,52

			 |


					195

			 |


					160

			 |


					135

			 |


					4-18

			 |


					300

			 |


					620

			 |

				 |

|

					80

			 |


					195

			 |


					160

			 |


					135

			 |


					8-18

			 |


					500

			 |


					620

			 |

				 |

|

					100

			 |


					215

			 |


					180

			 |


					155

			 |


					8-18

			 |


					500

			 |


					620

			 |

				 |

|

					150

			 |


					280

			 |


					240

			 |


					210

			 |


					8-23

			 |


					620

			 |


					740

			 |

				 |

|

					200

			 |


					340

			 |


					295

			 |


					266

			 |


					8-23

			 |


					620

			 |


					780

			 |

				 |

|

					250

			 |


					395

			 |


					350

			 |


					319

			 |


					12-23

			 |


					620

			 |


					820

			 |

				 |

|

					300

			 |


					445

			 |


					400

			 |


					370

			 |


					12-23

			 |


					620

			 |


					850

			 |

				 |

|

					400

			 |


					565

			 |


					515

			 |


					480

			 |


					16-25

			 |


					700

			 |


					910

			 |

				 |
