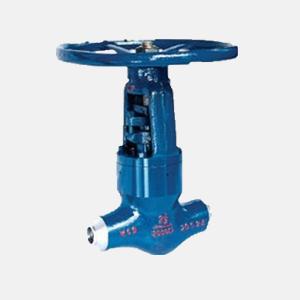

J61Y电站截止阀结构特点:
1.产品设计制造按ASME B16.34、E101标准,可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
3.支管两端为对焊连接,适应不同的接管要求。
4.阀瓣、阀座的密封面采用stellite 司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手动、电动切换机构。除就地操作外,还可进行远距离操作。
J61Y手动截止阀的尺寸:
型号 |
公称通径
DN(mm)
|
尺 寸 ( mm ) |
重 量
Kg
|
|||
d |
L |
H |
Do |
|||
J61Y-200 |
50 |
55 |
350 |
497 |
350 |
|
100 |
109 |
600 |
806 |
600 |
||
J61Y-250 |
10 |
10 |
110 |
230 |
150 |
3.8 |
20 |
19 |
150 |
272 |
180 |
6.8 |
|
25 |
22 |
180 |
308 |
250 |
11.2 |
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
50 |
42 |
250 |
493 |
350 |
36.5 |
|
65 |
56 |
340 |
775 |
450 |
120 |
|
80 |
64 |
390 |
848 |
500 |
150 |
|
100 |
84 |
480 |
910 |
600 |
240 |
|
J61Y-P54/100V |
10 |
12 |
110 |
170 |
150 |
2.5 |
20 |
23 |
150 |
270 |
200 |
9.2 |
|
25 |
27 |
180 |
270 |
200 |
9.5 |
|
32 |
32 |
180 |
365 |
250 |
15 |
|
40 |
36 |
250 |
493 |
320 |
38 |
|
50 |
45 |
350 |
580 |
320 |
75 |
|
65 |
57.6 |
430 |
605 |
350 |
105 |
|
80 |
74 |
470 |
660 |
500 |
115 |
|
100 |
84 |
480 |
910 |
600 |
250 |
|
J61Y-320
J61Y-P54/140V
|
10 |
10 |
110 |
230 |
150 |
3.8 |
20 |
19 |
150 |
272 |
200 |
6.8 |
|
25 |
22 |
180 |
318 |
250 |
11.2 |
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
40 |
36 |
250 |
493 |
350 |
36.5 |
