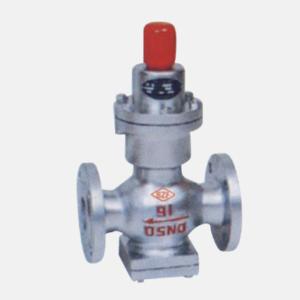

2,波纹管减压阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成,体腔进口组装有阀瓣、阀体密封圈和辅弹簧,辅弹簧是保持阀瓣和阀体密封圈自动的密封,出口体腔组装弹性密封元件(波纹管)即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。
公称压力(MPa)
|
0.6
|
1.0
|
1.6
|
|
壳体试验压力(MPa)
|
0.9
|
1.5
|
2.4
|
|
密封试验压力(MPa)
|
0.6
|
1.0
|
1.6
|
|
最高进口压力(MPa)
|
0.6
|
1.0
|
1.6
|
|
出口压力范围(MPa)
|
0.05-0.4
|
0.1-0.8
|
0.1-1.0
|
|
压力特性偏差(MPa)△P2P
|
GB12244-1989
|
|||
流量特性偏差(MPa)△P2G
|
GB12244-1989
|
|||
最小压差(MPa)
|
0.1
|
0.15
|
0.15
|
|
渗漏量
|
GB12245-1989
|
*:壳体试验不包括波纹管,壳体耐压试验时,必须取下波纹管组件后进行。
五、Y44H波纹管减压阀主要零件材料:
零件名称
|
零件材料
|
阀体、阀盖
|
WCB
|
底盖
|
WCB
|
阀座、阀瓣
|
2Cr13
|
波纹管
|
1Cr18N9Ti
|
波纹管上垫
|
2Cr13
|
波纹管下垫
|
2Cr13
|
号向座
|
2Cr13
|
主阀弹簧
|
50CrVA
|
调节弹簧
|
60S12Mn
|
