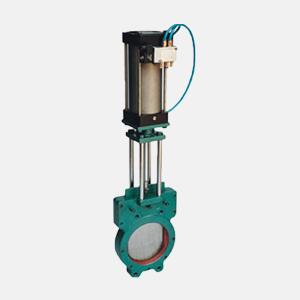

Z673H系列气动浆液阀
图片展示
产品描述
产品型号： Z673H
产品特点：采用对夹式结构，体积小，重量轻
产品特点：采用对夹式结构，体积小，重量轻
详细介绍
Z673H系列气动浆液阀
一、概述
Z673H一6、10、16系列气动浆液阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量，从一些技术细节着手，完善了阀门的综合性能。该产品通过配用电磁阀等附件可以完成开、关两位置的动作的自动控制。用户可根据实际需要进行选择。
Z673H系列气动浆液阀品种齐全。主体采用铸铁、铸铜、不锈钢等。通径从DN50~DN10000。产品广泛应用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、手轮等件组成，阀门启闭靠旋转手轮动作来完成，顺时旋转时，阀门关闭；反之为开阀。
本阀结构特点：
1、 采用对夹式结构，体积小，重量轻。
2、 完全敞开的通道，可以防止介质在阀内沉积。
3、 新研制的U型封圈，可以保证阀门的良好密封性。
4、 闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
5、 流阻小。
6、 安装维修方便。
三、主要零件材料
序号 零件名称 材料 序号 零件名称 材料 备注
1 阀体 HT250 5 支架 注1：橡胶的牌号取决于介质和温度。
2：闸板材质取决于介质成分。
2 密封圈 橡胶（注1） 6 阀杆
3 闸板 不锈钢（注2） 7 螺母 ZHMn58－2－2
4 密封条 聚四氟乙烯 8 手轮 QT40－17
