产品特点：开关灵活、密封可靠

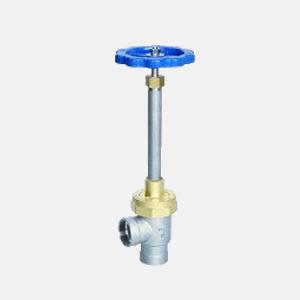

低温角式截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
公称压力：4.0MPa
设计温度：-196℃～+80℃
适用介质：液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
|
型号 Type |
主要外型和连接尺寸(mm) Major overall & connection dimensions |
重量 Weight |
||||||||
|
H开 H(open) |
H关 H(close) |
D |
D0 |
D1 |
D2 |
L1 |
L2 |
B |
(kg) |
|
|
DJZ-25 |
336 |
323 |
ø100 |
ø25 |
ø32.5 |
ø43.5 |
55.5 |
45 |
8 |
2.0 |
|
DJZ-40 |
410 |
391 |
ø125 |
ø40 |
ø45.5 |
ø53 |
66 |
61 |
15 |
3.4 |
|
主要零件名称 Names of major parts |
阀体 Body |
阀瓣 Disc |
阀盖 Cover |
阀杆 Stem |
手轮 Handwheel |
主密封件 Main sealing |
|
材 料 Material |
ZG0Cr18Ni9 |
HPb59-1 |
HPb59-1 |
0Cr18Ni9 |
Y102 |
PCTFE |
