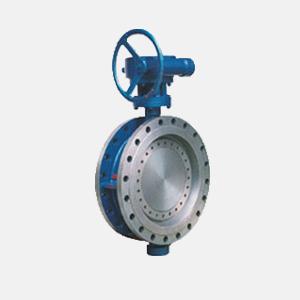

D343H多层次硬密封蝶阀
图片展示

产品描述
产品型号:D343H-10C/16C
产品特点:开启力矩小,灵活方便,省力节能
详细介绍

三偏心多层次硬密封法兰蝶阀概述:

三偏心多层次硬密封法兰蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

特点

由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:

1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。


采用标准

设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999


要技术参数:

公称通径
DN(mm)
50~2000
50~500
公称压力
PN(MPa)
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
渗漏率
<0.1×DNmm3/s(符合GB/T13927-92标准)
适用温度
碳钢:-29℃~425℃ 不锈钢-40℃~600℃
适用介质
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式
蜗杆蜗轮传动、气传动、电传动


主要零件的材质:

零件名称
材料
阀体
铸铁、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
不锈钢与耐高温石棉板组合成多层次
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
轴承
奥氏体不锈钢、304氮化
填料
柔性石墨
