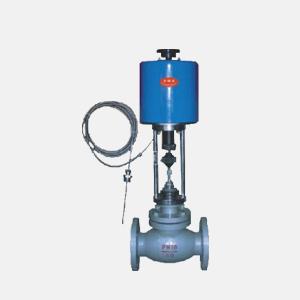

ZZWPE电控温度调节阀
图片展示
产品描述
产品型号：ZZWPE
产品特点：
产品特点：
详细介绍
一、ZZWPE自力式调节阀产品概述
ZZWPE型自力式电控温度调节阀（适用于较大口径及导热油控制），该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应
二、ZZWPE电控温度调节阀产品特点
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合
三、ZZWPE自力式调节阀主要零件材料
主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti
四、ZZWPE自力式调节阀技术参数
公称压力PN(MPa)：1.0/1.6/4.0/6.4
固有流量特性：直线、等百分比
固有可调比:50
允许泄漏量
单座 硬密封：IV级 软密封：VI级
套筒 硬密封：II级 软密封：VI级
工作温度t(℃):-20~200/-40~250/-40~450/-60~450
信号范围（mA.DC):0~10/4~20
作用方式:电关式/电开式
使用环境温度（℃）
电动调节阀：-20~70℃
使用环境湿度
电动调节阀：≤95%
电源电压 220V 50Hz
五、ZZWPE自力式调节阀性能指标
1 基本误差（%）：±2.5
2 回差（%）：2.0
3 死区（%）：3.0
4 额定行程偏差（%）：+2.5
5 额定流量系数偏差（%）：±10
6 固有流量特性：符合IEC534-1、GB/T4213-92中规定的斜率偏差
六、ZZWPE自力式调节阀连接标准
连接尺寸及标准
法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型：PN10、PN16为凸面 、PN40、PN64为凹凸面，阀体为凹面
结构长度：GB12221-89
夹套保温型夹套载热体接口：对焊φ18×4
阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准
