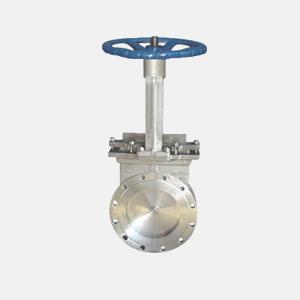

产品型号：PZ73X-10C
产品特点：

一、PZ73X-10C手动刀型闸阀概述：
PZ673H、PZ673F、PZ673Y 气动刀型闸阀（刀闸阀）：气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力PN10~16，阀体材料为碳素钢（PZ673H-10C~16C）、不锈钢（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的闸阀。 PZ673H、PZ673F、PZ673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径DN50~DN2000，工作压力1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。

二、PZ73X-10C手动刀型闸阀性能参数：

PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）主要性能参数
型号 PN 工作压力/ MPa 适用温度/ ℃ 适用介质
PZ673H-10C~16C 10~16 1.0~1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物

三、PZ73X-10C手动刀型闸阀零部件材料：

型号 材料
阀体 阀杆 密封面 填料
PZ673H-10C~16C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
PZ673F-10P~16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ673Y-10P~16P CF8 (304) 0Cr18Ni9 (304)

四、PZ73X-10C手动刀型闸阀外形及结构尺寸(PN10)：

DL	L	D	D1	D2	H	z×M
50	43	160	125	100	285	4×M16
65	46	180	145	120	298	4×M16
80	46	195	160	135	315	4×M16
100	52	215	180	155	365	8×M16
125	56	245	210	185	400	8×M16
150	56	280	240	210	475	8×M20
200	60	335	295	265	540	8×M20
250	68	390	350	320	630	12×M20
300	78	440	400	368	780	12×M20
350	78	500	460	428	885	16×M20
400	102	565	515	482	990	16×M22
450	114	615	565	532	1100	20×M22
500	127	670	620	585	1200	20×M22
600	154	780	725	685	1450	20×M27
800	190	1010	950	898	2000	24×M30
